SurroundEye: System zur Unterstützung der Fahrsicherheit für Lkws

Lkw-Fahrer müssen besonders aufmerksam sein, um Unfälle zu vermeiden. Beim Vorwärtsfahren können Fußgänger oder Radfahrer im toten Winkel leicht übersehen werden, und der abweichende Wendekreis kann leicht zu Unfällen am Fahrzeugheck führen. Um diese Gefahren zu vermeiden, muss sich der Fahrer auf die Sicht, die Rückblickspiegel und die Heckkamera des Fahrzeugs verlassen. Aber reicht das aus?

Durch unterschiedliche Wendekreise verursachter Unfall.

Unfall durch schnell heranfahrendes Fahrzeug auf der Passagierseite während des Abbiegens in Richtung Fahrerseite.

Unfall mit Kollision mit einem parkenden Fahrzeug beim Rückwärtsfahren.

Lkw-Fahrer sind Profis. Sie wissen, wie sie sicher fahren. Und sie wissen auch, dass ein System zur Unterstützung der Fahrsicherheit ihnen dabei hilft, die ernsten Unfälle zu vermeiden, die entstehen können, wenn sich Fußgänger oder Radfahrer im toten Winkel neben dem Fahrzeug befinden.

Das SurroundEye-System von Clarion ist ideal für Lkws. Es setzt die Bilder mehrerer am Fahrzeug montierter Kameras zu einer globalen Ansicht der Fahrzeugumgebung zusammen und zeigt diese Ansicht einschließlich aller toten Winkel am Monitor an.

Systembasiskonfiguration

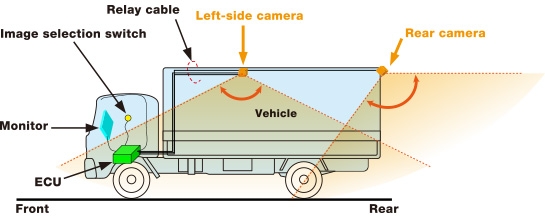

Kameramontagepositionen

2 Kameras

(1) Links: CC6300E (160°-Direktbild)
(2) Hinten Mitte: CC6300E (160°-Direktbild)

Kopplung des Bildes mit:

Rückwärtsgangsignal, Blinkersignal links, Blinkersignal rechts

Geeignet für folgende Lkws:

Kleinlastkraftwagen (Gesamtlänge: 4,5 bis ca.. 7 m)*
Mittlere Lastkraftwagen (Gesamtlänge: 7 bis 10 m)*
* Gesamtbreite bis ca. 2,4 m

Hinweis: Die abgebildeten Positionen gelten für ein Rechtslenkerfahrzeug. Bei einem Linkslenker sind die Positionen spiegelverkehrt.

CC6300E

Kompakte CMOS-Ultraweitwinkelkamera (160°-Direktbild)

Weitere Details
EG2300E

SurroundEye-Kamerasteuergerät

Weitere Details
RCB210

Auswahlschalter

Weitere Details
UG2176A

Kalibrierungssoftware und Schnittstellenmodul
[Das dedizierte Kalibrierungstool zur Einrichtung des SurroundEye-Systems ermöglicht eine einfache Systemkalibrierung nach der Montage der Kamera und des Steuergeräts.]

Weitere Details

Unterstützung für doppelte Kameras

Mit der gleichzeitigen Anzeige des nahen und des entfernten Bereichs auf der Passagierseite ermöglicht das System dem Fahrer, auf einen Blick den gesamten Bereich in der Nähe des Fahrzeugs zu erfassen und die Entfernungen richtig einzuschätzen.
Beim Abbiegen auf die Fahrerseite kann der Fahrer schnell heranfahrende Fahrzeuge in der Spur auf der Passagierseite sehen, auch wenn diese sich noch in größerer Entfernung befinden.
Ein umfassendes System zur Anzeige der Vogelperspektive, das nicht nur praktisch und zuverlässig, sondern auch einfach zu montieren und erschwingbar ist.
